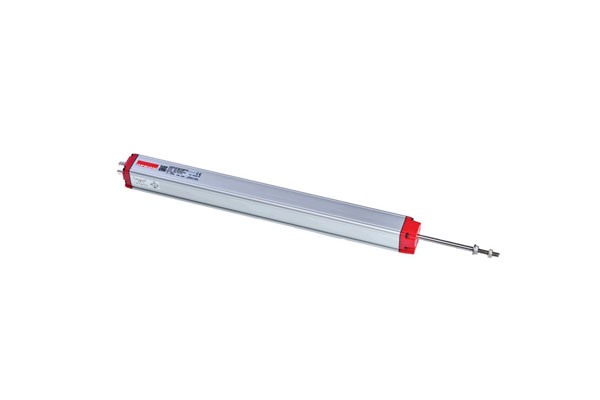

İÇTEN MİLLİ CETVEL


  • 30- 1000 mm Ölçme boyu
  • Yağ tahliye kanalları
  • Özel teflon yatak sistemi
  • +- %0,05 Linearite
  • 5 kOhm *650 mm
  • 650>=10 kOhm <1000mm

Teknik özellikler
Ölçme boyu 30..1000 mm
Linearite  +- %0,05 (<200 mm), +- %0,1 (130- 200 mm),+- %0.2 (75-130 mm),+-%0.5 (<75 mm)
Tekrarlanabilirlik  <0.01 mm
Çözünürlük Sonsuz
Direnç 5 kOhm <650 mm ,650>=10 kOhm <1000 mm,
Direnç tolerans +-%20
Yük direnci 100 kOhm min.
Tavsiye edilen kontak akımı <u A
Maksimum beslenme voltajı 28 VDC max.
Elektriksel bağlantı 4 kutuplu hidrolik tip konnektör
Hız <5 m/s
Mekanik ömür 100 milyon hareket
Gövde ölçüleri 33 mm x 33 mm
Gövde malzeme  Eloksalı alüminyum
Mil çapı Ø6 mm
Mekanik sabitleme Hareket ayaklar
IP koruma sınıfı  IP 65
IP koruma sınıfı  -20 °C…+80°C
IP koruma sınıfı  -30 °C…+90°C

RTL(mm) 30 50 75 100 125 130 150 175 200 225 250 275 300 325 350 375 400 450 500 550 600 650 700 750 800 850 900 1000
US (Usefull Stroke) 30 50 75 100 125 130 150 175 200 225 250 275 300 325 350 375 400 450 500 550 600 650 700 750 800 850 900 1000
MS +-0,5 (Mechanical Stroke) 33 53 73 103 128 133 153 178 203 228 253 278 303 328 353 373 403 453 503 553 603 653 703 753 803 853 903 1003
L (Total Length) 169 189 214 239 264 269 289 314 339 364 389 414 439 464 489 514 539 589 639 689 739 789 839 889 939 989 1039 1139



Model Ölçme boyu(mm) Linearite(%) Direnç(kOhm) Konnektör/Kablo
Ornek RTL 500 D 5K C1
RTL 30..1000 mm D:+- %0.05 (>200 mm)
:+- %0,1 (130- 200 mm)
:+- %0.2 (75-130 mm)
:+- %0.5 (<75 mm)		 5K: 5 kOhm
10K: 10 kOhm
 		 C1:4 pinli konnektör
